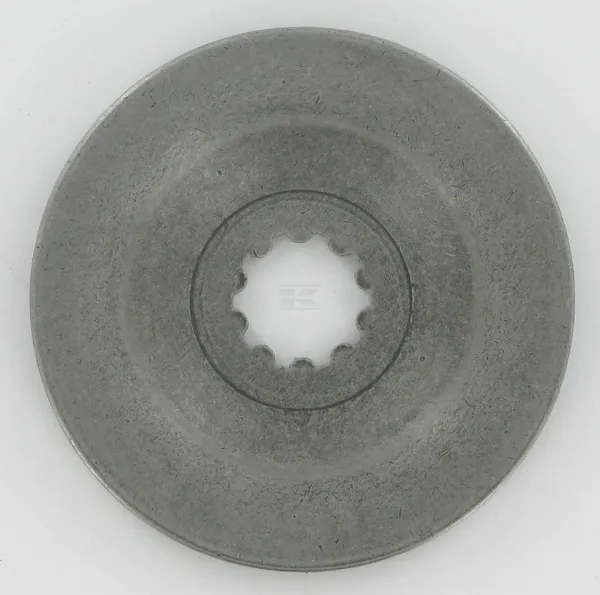

Stihl Radscheibe – Artikel-Nr. 4128 713 1600

Beschreibung

Hinweis: Die Radscheibe 4128 713 1600 ist eine obere Druck- bzw. Mitnehmerscheibe, die direkt auf die Getriebewelle des Freischneiders gesteckt wird. Sie ist die Basis für die Montage von Metall-Schneidwerkzeugen.

• Funktion: Die Scheibe dient als untere Auflagefläche für das Dickichtmesser oder Kreissägeblatt. Sie überträgt die Drehbewegung der Getriebewelle kraftschlüssig auf das Werkzeug.

• Schutz: Durch ihre Bauform schützt sie das Winkelgetriebe vor dem Eindringen von Graswicklungen und grobem Schmutz, indem sie den Spalt zwischen Werkzeug und Getriebegehäuse weitgehend abdeckt.

• Verschleiß: Prüfen Sie regelmäßig die Verzahnung im Inneren der Scheibe. Wenn diese ausgeschlagen ist, kann das Messer nicht mehr zentrisch gehalten werden, was zu gefährlichen Unwuchten und Vibrationen führt.

Produktdaten: Die Stihl Radscheibe (oft auch als Druckscheibe bezeichnet, Artikel-Nr. 4128 713 1600) ist ein zentrales Bauteil zur Aufnahme und Zentrierung von Schneidwerkzeugen an der Getriebewelle. Sie bildet die Basis für die Montage von Dickichtmessern, Grasschneideblättern oder Kreissägeblättern.

Technische Werte:

• Artikelnummer: 4128 713 1600.

• Durchmesser: ca. 60.0 mm.

• Innenaufnahme: 12.0 mm (Ausführung mit Sternform).

• Material: Gehärteter Präzisionsstahl.

• Kompatibilität (Auszug): * Stihl: FS 160, FS 180, FS 220, FS 240, FS 260, FS 280, FS 290.

  • Stihl: FS 300, FS 310, FS 311, FS 350, FS 360 C-E.

  • Stihl: FS 400, FS 410, FS 450, FS 460, FS 480, FS 490.

  • Stihl: FS 510, FS 560.

Hinweis: Dieses Bauteil unter der Nummer 4128 713 1600 ist entscheidend für den vibrationsfreien Lauf Ihres Freischneiders. Die sternförmige Innenaufnahme muss exakt auf die Verzahnung der Getriebewelle passen. Sie dient als untere Auflagefläche für das Schneidwerkzeug und schützt das Getriebegehäuse vor direktem Kontakt mit dem rotierenden Messer.

Verschleiß zeigt sich meist durch ausgeschlagene Flanken an der Sternaufnahme oder Riefen auf der Druckfläche. Wenn die Scheibe Spiel hat, entstehen gefährliche Unwuchten, die die Lager des Getriebes innerhalb kurzer Zeit zerstören können. Wichtig: Verwechseln Sie diese Scheibe nicht mit der Artikel-Nr. 4116 713 1600, welche eine rechteckige (Zweikant-) Aufnahme besitzt.

• Passgenau: Sternaufnahme für maximale Kraftübertragung ohne Schlupf.

• Sicherheit: Garantiert den zentrischen Sitz des Schneidblatts.

• Robust: Hohe Widerstandsfähigkeit gegen mechanischen Abrieb durch Sand und Erde.

Hersteller-Informationen (Passform & Marke)

Andreas Stihl AG & Co. KG Waiblingen, Deutschland Als Original-Ersatzteil von Stihl ist die Radscheibe 4128 713 1600 auf die hohen Drehzahlen professioneller Freischneider ausgelegt. Stihl achtet bei der Produktion auf minimale Toleranzen, um eine perfekte Balance des gesamten Schneidsystems zu gewährleisten. Dies reduziert nicht nur den Verschleiß am Gerät, sondern schont auch die Gelenke des Anwenders durch verminderte Vibrationen.

Montagetipp: Prüfen Sie vor dem Aufsetzen der Radscheibe 4128 713 1600, ob die Verzahnung der Getriebewelle sauber und unbeschädigt ist. Die Scheibe muss vollständig und ohne zu verkanten auf der Welle sitzen. Wenn Sie von einem Mähkopf auf ein Metallmesser wechseln, stellen Sie sicher, dass Sie zusätzlich den passenden Laufteller und die Sicherungsmutter (z. B. M12x1.5 links) verwenden, um das System vorschriftsmäßig zu sichern.

Hersteller-Informationen & Impressum

Die Produktion dieses sicherheitsrelevanten Bauteils erfolgt nach den strengen Spezifikationen der Andreas Stihl AG & Co. KG.

Hersteller: ANDREAS STIHL AG & Co. KG Badstraße 115 71336 Waiblingen Deutschland

Impressum: ANDREAS STIHL AG & Co. KG Badstraße 115 71336 Waiblingen

Kontakt:

• Telefon: +49 (0) 7151 26-0

• E-Mail: info@stihl.de

• Website: www.stihl.de

• Registergericht: Amtsgericht Stuttgart

• Handelsregisternummer: HRA 260269

• UST-Ident-Nummer: DE 147 330 053

Montagetipp: Achten Sie darauf, dass die Radscheibe vollständig und plan auf der Getriebewelle einrastet, bevor Sie das Messer auflegen. Ein verkanteter Einbau führt unweigerlich zu Schäden an der Welle und einer erhöhten Bruchgefahr des Schneidwerkzeugs
