Beschreibung

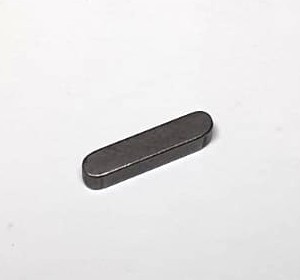

Produktdaten: Der Ambrogio Keil (Artikel-Nr. 952057) ist eine präzise gefertigte Passfeder, die zur formschlüssigen Verbindung zwischen der Motorwelle des Radmotors und der Radnabe dient. Er stellt sicher, dass das Drehmoment des Motors verlustfrei auf die Hinterräder übertragen wird.
Technische Werte:
-
Artikelnummer: 952057 (technische Referenz: C00752).
-
Maße: 3.0 x 3.0 x 14.0 mm.
-
Typ: Passfeder (rechteckiges Profil).
-
Material: Gehärteter Werkzeugstahl, hochbelastbar.
-
Kompatibilität: * Ambrogio: 4.0 Basic, 4.0 Elite, 4.36 Elite.
-
Tech Line: L40, LX4, L436.
-
-
Einbauort: Hinterachse / Antriebswelle der Radmotoren.
Hinweis: Dieses Bauteil unter der Nummer 952057 ist winzig, aber für den Vortrieb des Roboters unerlässlich. Die Passfeder sitzt in einer Nut der Motorwelle und greift gleichzeitig in die Nut der Radnabe ein. Dadurch wird verhindert, dass das Rad auf der Welle durchdreht.
Ein Verschleiß oder ein Abscheren des Keils macht sich meist dadurch bemerkbar, dass der Radmotor zwar hörbar dreht, der Roboter sich aber nicht bewegt oder im Kreis fährt. Da die 4.0 und 4.36 Modelle sehr leistungsstarke Motoren besitzen und oft hohes Eigengewicht auf Steigungen bewegen, wirken enorme Scherkräfte auf diesen Keil. Bei jedem Radwechsel oder bei Wartungsarbeiten am Antrieb sollte der Keil auf Verformungen (“Ausschlagungen”) geprüft werden.
-
Kraftschluss: Garantiert die direkte Übertragung der Motorleistung auf den Boden.
-
Sicherheit: Verhindert das unkontrollierte Durchdrehen der Antriebsräder.
-
Robustheit: Gehärteter Stahl minimiert mechanischen Abrieb.
Hersteller-Informationen (Passform & Marke)
Zucchetti Centro Sistemi S.p.A. (ZCS) Via Lungarno 305, 52028 Terranuova Bracciolini (AR), Italien Als Original-Ersatzteil von Ambrogio ist der Keil 952057 exakt auf die Nutmaße der ZCS-Radmotoren geschliffen. Eine Passgenauigkeit im Mikrometerbereich ist hier wichtig, um “Spiel” in der Verbindung zu vermeiden, welches sonst durch ständige Lastwechsel (Vorwärts-/Rückwärtsfahrt) zum Ausschlagen der Nut in der teuren Motorwelle führen könnte.
Montagetipp: Reinigen Sie die Nut der Welle und der Radnabe vor dem Einsetzen des Keils 952057 gründlich von altem Fett und Schmutz. Der Keil sollte saugend in die Nut passen. Verwenden Sie zur Montage keine Gewalt; ein leichter Klaps mit einem Schonhammer reicht meist aus. Ein wenig Montagepaste oder Mehrzweckfett schützt den Keil vor Korrosion und erleichtert eine spätere Demontage des Rades.
