Beschreibung

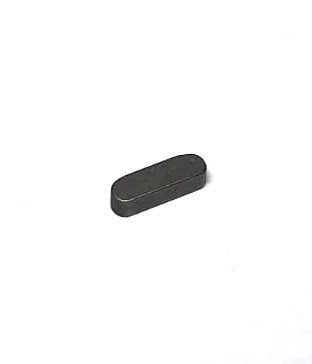

Produktdaten: Der Ambrogio Keil (Artikel-Nr. 989344) ist eine mechanische Passfeder, die für die formschlüssige Verbindung zwischen der Antriebswelle des Radmotors und der Radnabe sorgt. Er ist ein zentrales Element der Kraftübertragung für die Allrad- und Hochleistungsmodelle von ZCS.
Technische Werte:
-
Artikelnummer: 989344 (technische Referenz: C01713).
-
Maße: 3.0 x 3.0 x 10.0 mm.
-
Typ: Passfeder (quadratisches Profil, kurze Ausführung).
-
Material: Gehärteter Qualitätsstahl.
-
Kompatibilität:
-
Ambrogio: Quad Elite, Cube, 4.0 Basic, 4.0 Elite, 4.36 Elite.
-
Tech Line: L40, LX4, Quattro.
-
-
Einbauort: Antriebswellen der Radmotoren (vorn/hinten je nach Modell).
Hinweis: Dieses Bauteil unter der Nummer 989344 ist mit einer Länge von 10.0 mm speziell auf die kürzeren Nutaufnahmen der neueren Motorengenerationen abgestimmt, wie sie beispielsweise im Allrad-Mäher Ambrogio Quad zum Einsatz kommen. Die Passfeder fixiert das Rad auf der Welle und verhindert jegliches Durchrutschen bei hohen Drehmomenten.
Besonders bei den Quad- und Cube-Modellen, die für extreme Steigungen (bis zu 75%) ausgelegt sind, ist dieser Keil enormen Belastungen ausgesetzt. Ein ausgeschlagener oder abgescherrter Keil führt dazu, dass die Motorwelle leer dreht, während das Rad stillsteht oder keine Kraft überträgt. Dies beeinträchtigt nicht nur den Vortrieb, sondern kann auch die Navigation stören, da der Roboter durch das asymmetrische Drehmoment unkontrolliert zur Seite zieht.
-
Hohe Scherfestigkeit: Widersteht den massiven Kräften beim Anfahren am Hang.
-
Passgenauigkeit: Minimiert mechanisches Spiel in der Verbindung.
-
Haltbarkeit: Gehärteter Stahl verhindert plastische Verformung unter Last.
Hersteller-Informationen (Passform & Marke)
Zucchetti Centro Sistemi S.p.A. (ZCS) Via Lungarno 305, 52028 Terranuova Bracciolini (AR), Italien Als Original-Ersatzteil von Ambrogio ist der Keil 989344 exakt auf die Nut-Spezifikationen der ZCS-Antriebswellen gefertigt. ZCS garantiert eine hohe Maßhaltigkeit, um Vibrationen zu vermeiden, die bei ungenauer Passung die Lebensdauer der Radgetriebe und Motoren verkürzen könnten.
Montagetipp: Achten Sie beim Einsetzen des Keils 989344 darauf, dass die Nut in der Motorwelle und in der Radnabe absolut sauber und gratfrei ist. Da dieser Keil mit 10.0 mm relativ kurz ist, muss er exakt mittig in der Radnabenführung sitzen, um die Last gleichmäßig zu verteilen. Ein Tropfen mittelfeste Schraubensicherung oder Montagepaste kann helfen, den Keil während des Aufschiebens des Rades in Position zu halten und schützt gleichzeitig vor Kontaktkorrosion.
