Beschreibung
Produkthinweise
-

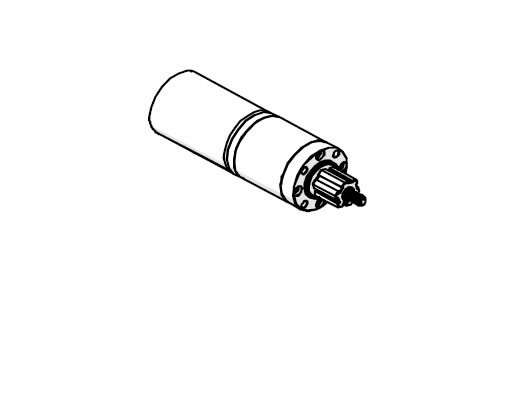

Funktion: Leistungsstarker, bürstenloser (brushless) Antriebsmotor für das rechte Antriebsrad.
-
Kompatibilität: Speziell entwickelt für die Ambrogio L25 Serie. Bitte beachten Sie die Kennzeichnung für die rechte Seite (R).
-
Technik: Hochwertiger Getriebemotor für präzise Manövrierfähigkeit und hohe Drehmomente, um Steigungen zuverlässig zu bewältigen.
-
Vorteil: Die bürstenlose Technologie sorgt für einen wartungsarmen Betrieb, höhere Effizienz und eine längere Lebensdauer im Vergleich zu Bürstenmotoren.
-
Spannung: Betrieb über das interne Bordnetz des Roboters (Nennspannung: 25.2V).
Montagehinweise
-
Vorbereitung: Schalten Sie den Roboter am Hauptschalter aus und entfernen Sie den Sicherheitsschlüssel.
-
Demontage: Entfernen Sie das entsprechende Antriebsrad und die Gehäuseabdeckung, um Zugang zum Motorblock zu erhalten.
-
Verkabelung: Trennen Sie vorsichtig die Steckverbindung des alten Motors von der Hauptplatine (Motherboard). Notieren Sie sich die Kabelführung, um Quetschungen beim Zusammenbau zu vermeiden.
-
Austausch: Lösen Sie die Befestigungsschrauben des Motors (L25Z10026A_R) und entnehmen Sie das defekte Bauteil. Setzen Sie den neuen Radmotor ein und fixieren Sie ihn fest.
-
Funktionstest: Nach dem Zusammenbau empfiehlt es sich, über das Servicemenü oder die App einen Radmotortest durchzuführen, um die korrekte Drehrichtung und Geschwindigkeit zu prüfen.
Hersteller- & Importeurverweis
Hersteller: Zucchetti Centro Sistemi SpA (ZCS) Via Lungarno 305 52028 Terranuova Bracciolini (AR) Italien Web: www.ambrogiorobot.com
Importeur / Fachvertrieb: ZZ Robotics GmbH / illitec Gartenstraße 49 73660 Urbach Deutschland Web: www.zzrobotics.com E-Mail: info@zzrobotics.com
