Beschreibung

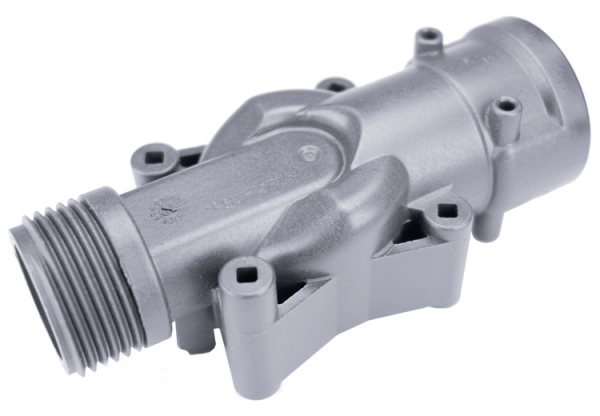

Hinweis: Der Ventilkörper (Bauteil 10) ist das zentrale Gehäuseelement vieler Gardena Bewässerungscomputer (z. B. der Serien MultiControl, SelectControl oder MasterControl). Er bildet das mechanische Herzstück, in dem der Wasserdruck reguliert und das Ventil geschaltet wird.
-
Funktion: In diesem Körper sitzt die Membran bzw. das Magnetventil. Er muss dem vollen Leitungsdruck standhalten und dient als Aufnahme für die Anschlüsse (Eingang 3/4″ oder 1″ und Ausgang).
-
Häufige Defekte: * Frostschäden: Wenn das Gerät im Winter nicht frostfrei gelagert wurde, ist der Ventilkörper das erste Bauteil, das durch gefrierendes Restwasser Risse bekommt.
-
Undichtigkeit: Haarrisse im Kunststoff führen dazu, dass Wasser unter das Displaygehäuse oder seitlich am Anschluss austritt.
-
-
Reparaturhinweis: Da der Ventilkörper unter konstantem Wasserdruck steht, lassen sich Risse meist nicht dauerhaft kleben. Ein Austausch des Einzelteils ist die einzige zuverlässige Methode, um das Gerät wieder betriebssicher zu machen.
Produktdaten: Der Gardena Ventilkörper (in Explosionszeichnungen oft als Bauteil 10 markiert) ist das zentrale mechanische Gehäusestück eines Bewässerungscomputers. Er beherbergt die Ventilmembran und dient als Anschlussstück zwischen dem Wasserhahn und dem Schlauchanschluss.
Technische Werte:
-
Bauteil-Nummer: Häufig assoziiert mit der Ersatzteil-Position 10.
-
Material: Hochwertiger, glasfaserverstärkter Kunststoff.
-
Anschluss: In der Regel passend für 33.3 mm (G 1″) oder 26.5 mm (G 3/4″) Gewinde.
-
Kompatibilität: * Gardena: MultiControl, SelectControl, MasterControl, sowie die neueren Modelle der Serien Flex, Select und Master.
-
Funktion: Führung des Wasserstroms und Sitz für den elektromagnetischen Impulsgeber.
Hinweis: Dieses Bauteil unter der Bezeichnung Bauteil 10 ist das Herzstück der Wassersteuerung. Es steht unter permanentem Leitungsdruck (oft bis zu 12.0 bar Prüfdruck). Ein Austausch dieses Gehäuseteils wird meistens dann notwendig, wenn es zu einem Frostschaden gekommen ist. Gefrierendes Restwasser dehnt sich aus und verursacht Haarrisse im Kunststoffgehäuse, die zu Undichtigkeiten führen.
Ein weiteres häufiges Problem sind Kalkablagerungen am Ventilsitz innerhalb des Körpers, die dazu führen, dass das Ventil nicht mehr vollständig schließt und der Regner permanent “tropft”. Da der Ventilkörper die Basis für die Membran und den Steuerkopf bildet, ist eine absolute Maßhaltigkeit entscheidend für die Funktion der automatischen Abschaltung.
-
Druckfest: Konstruiert für den dauerhaften Einsatz am Hauswasseranschluss.
-
UV-Beständig: Spezielles Material verhindert das Sprödbewerden bei direkter Sonneneinstrahlung.
-
Wartbar: Ermöglicht die Reparatur des teuren Computers, ohne das gesamte Gerät entsorgen zu müssen.
Hersteller-Informationen (Passform & Marke)
Gardena GmbH Ulm, Deutschland Als Original-Ersatzteil von Gardena ist der Ventilkörper exakt auf die Toleranzen der Gardena-Magnetventile abgestimmt. Gardena stellt sicher, dass die Gewindegänge präzise geschnitten sind, um eine tropffreie Verbindung mit dem O-Ring-System zu gewährleisten. Die Passform ist so gewählt, dass auch ältere Steuereinheiten oft problemlos auf einen neuen Ventilkörper aufgesetzt werden können.
Montagetipp: Achten Sie beim Einbau des Ventilkörpers darauf, dass die interne Ventilmembran und die Feder korrekt positioniert sind, bevor Sie das Gehäuse verschrauben. Ziehen Sie die Schrauben über Kreuz an, um eine gleichmäßige Druckverteilung auf die Dichtung zu erreichen. Wichtig: Um Frostschäden an diesem Bauteil zu vermeiden, muss der Bewässerungscomputer vor dem ersten Frost vom Wasserhahn entfernt und frostfrei gelagert werden. Ein einfaches Entleeren reicht oft nicht aus, da Wasser im feinen Kanalsystem des Ventilkörpers verbleiben kann.
Wartungstipp: Achten Sie beim Zusammenbau darauf, dass die O-Ringe sauber in den Führungen des Ventilkörpers liegen und schmieren Sie diese leicht mit silikonfreiem Armaturenfett ein, um eine perfekte Abdichtung zum Steuerteil zu gewährleisten.
