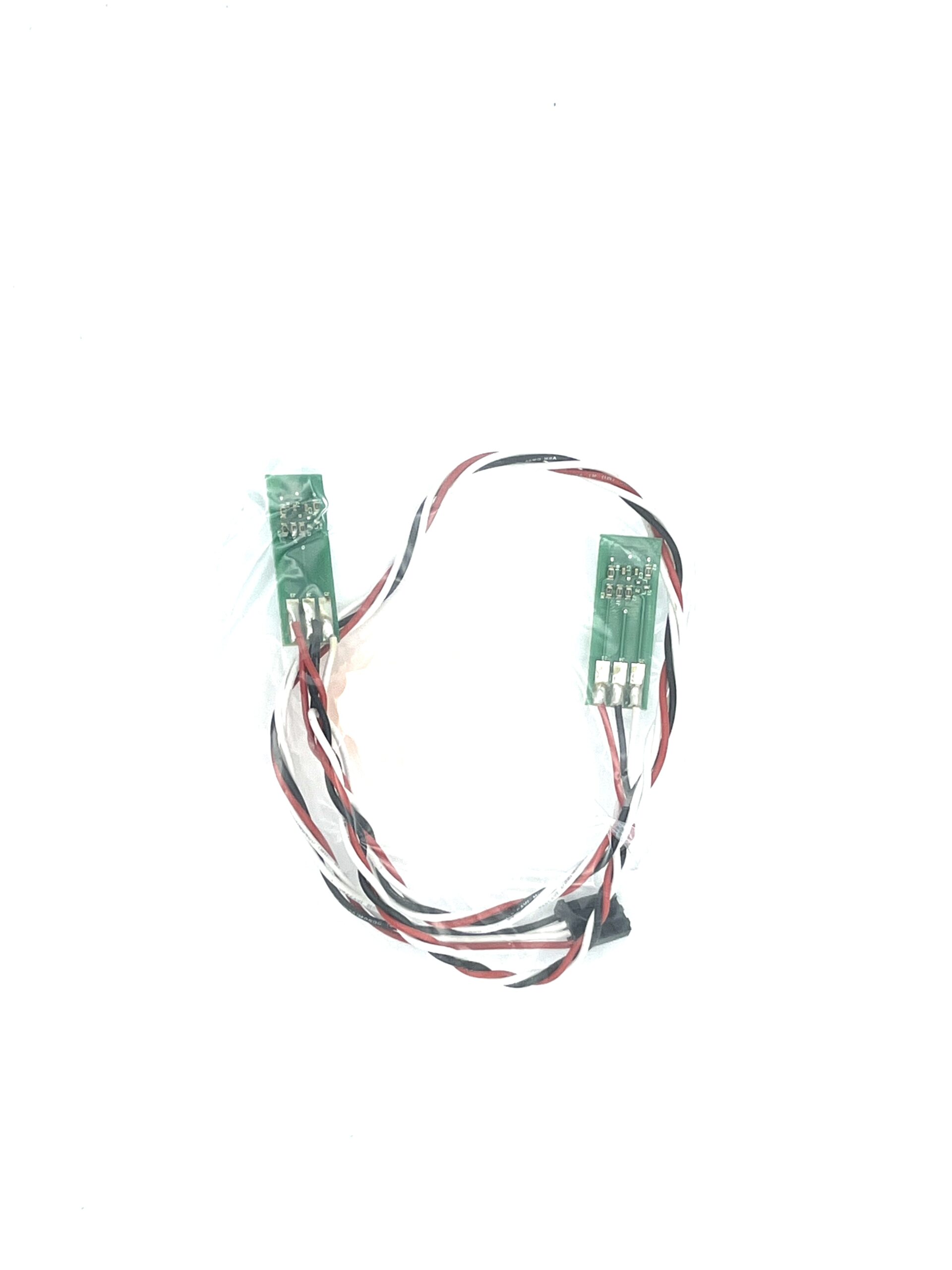

Produktdaten: Original Ambrogio Hebesensor Platine (Liftsensor), Artikel-Nr. 015E00100A. Dieses elektronische Sicherheitsbauteil ist speziell für die kompakten Mähroboter-Plattformen der Serien Ambrogio L15 und Ambrogio Twenty konzipiert.
Hinweis: Die Platine 015E00100A ist eine kritische Sicherheitskomponente Ihres Roboters. Der Hebesensor registriert sofort, wenn das Gerät vom Boden angehoben oder in eine gefährliche Schieflage gebracht wird, und stoppt das Messer innerhalb von Millisekunden. Da der L15 und der Twenty mit einer Systemspannung von 25.9.V betrieben werden und die Messer hohe Drehzahlen erreichen, ist die einwandfreie Funktion dieses Sensors gesetzlich für den Personenschutz vorgeschrieben. Ein Defekt an dieser Platine führt meist dazu, dass der Roboter mit einer Fehlermeldung (“Lift Error”) stehen bleibt oder gar nicht erst startet. Da die Kommunikation zwischen Sensor und Hauptplatine empfindlich auf Spannungsspitzen reagiert, sollte der Einbau nur bei vollständig getrenntem Akku erfolgen. Während des Ladevorgangs an der Basis fließen Spannungen von bis zu 30.0.V, weshalb die Platine durch ihr Gehäuse vor Feuchtigkeit und Korrosion geschützt sein muss.
-
Funktion: Erkennung des Anhebens zum sofortigen Messerstopp.
-
Einbauort: Intern im Gehäusebereich der Radaufhängung oder des Gehäuse-Chassis.
-
Kompatibilität:
-
Ambrogio: L15 Deluxe, Twenty Deluxe, Twenty Elite, Twenty Elite S+.
-
Wiper: I-Serie (I70, I100, I130).
-
Techline: Nexttech L X2, S X2, D X2.
-
-
Vorteil: Original-Ersatzteil gewährleistet die Einhaltung der Sicherheitsnorm EN 50636-2-107.
Hersteller-Informationen (Produkthaftung & Marke)
Zucchetti Centro Sistemi S.p.A. (ZCS) Via Lungarno 305 52028 Terranuova Bracciolini (AR) Italien Web: www.ambrogiorobot.com
Montagetipp: Schalten Sie den Roboter vor dem Austausch der Platine 015E00100A komplett aus und ziehen Sie den Stecker des 25.9.V Akkus. Achten Sie beim Einbau darauf, dass die Steckverbindungen fest sitzen und keine Kabel gequetscht werden, wenn Sie das Gehäuse wieder schließen. Nach der Montage ist ein Funktionstest zwingend erforderlich: Starten Sie den Roboter auf einer freien Fläche und heben Sie ihn vorsichtig an – das Messer muss sofort stoppen. Da der Sensor oft in der Nähe der Ladegabeln sitzt, prüfen Sie bei dieser Gelegenheit auch die internen Kabel zur 30.0.V Ladeelektronik auf Scheuerstellen.
