Beschreibung

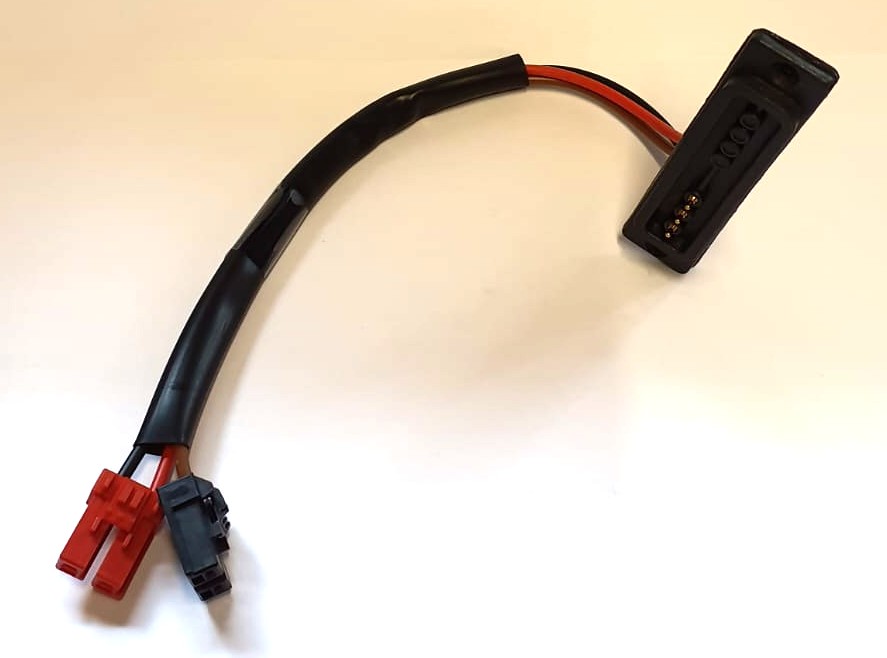

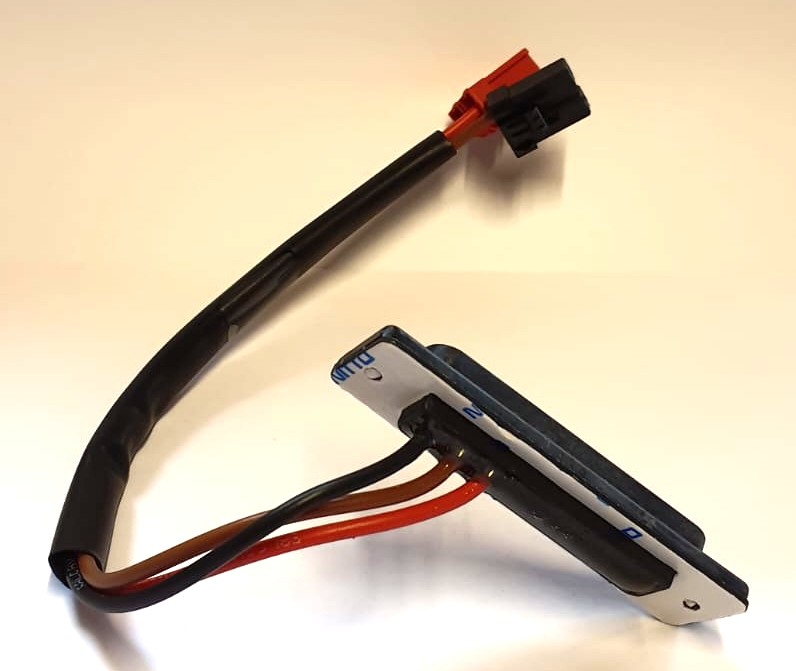

Produktdaten: Original Ambrogio Internes Ladekabel (Boardkabel), Artikel-Nr. 700022 (Hersteller-Code 042CB13.01). Dieses Kabel stellt die kritische Verbindung zwischen den Ladekontakten des Gehäuses und der internen Steuerungselektronik (Mainboard) her.
Technische Werte:
-
Typ: Interner Kabelbaum (Ladeleitung).
-
Passend für: Ambrogio 4.0 Basic, 4.0 Elite und baugleiche Modelle der Next-Line.
-
Referenz: 042CB13.01 / 700022.
-
Spannung: 25.2 V – 29.4 V (Systemspannung).
-
Anschlüsse: Spezifische Steckverbinder für das Board und Ringkabelschuhe/Stecker für die Ladekontakte.
Hinweis: Das Ladekabel 700022 ist für den Stromfluss von der Ladestation zum Akku verantwortlich. Da Mähroboter der 4.0-Serie während des Betriebs permanenten Vibrationen und Erschütterungen ausgesetzt sind, kann es an den Kontaktstellen oder durch Materialermüdung zu Kabelbrüchen oder korrodierten Steckverbindungen kommen.
Ein Defekt an diesem Kabel äußert sich häufig dadurch, dass der Roboter zwar korrekt in der Ladestation steht, aber die Meldung „Kein Laden“ anzeigt oder der Ladevorgang ständig unterbrochen wird. Durch den hohen Ladestrom bei der 4.0er-Serie (insbesondere bei den Elite-Modellen) führen schlechte Kontakte schnell zu Hitzeentwicklung am Stecker. Der Austausch des Kabels 042CB13.01 stellt sicher, dass der volle Ladestrom verlustfrei und sicher zur Batterie geleitet wird.
-
Funktion: Leitung des Ladestroms von den Außenkontakten zur Steuereinheit.
-
Sicherheit: Hochwertige Isolierung schützt vor Kurzschlüssen im Inneren des Gehäuses.
-
Passgenauigkeit: Exakte Kabellänge verhindert Scheuerstellen an beweglichen Teilen.
Hersteller-Informationen (Passform & Marke)
Zucchetti Centro Sistemi S.p.A. (ZCS) Via Lungarno 305 52028 Terranuova Bracciolini (AR), Italien Web: www.ambrogiorobot.com Als Original-Ersatzteil von Ambrogio (ZCS) ist dieses Kabel unter der Artikelnummer 700022 exakt auf die interne Kabelführung der 4.0-Plattform zugeschnitten. Die verwendeten Steckverbindungen entsprechen den Industriestandards für mobile Außengeräte.
Montagetipp: Beim Austausch des Kabels müssen Sie das Gehäuse des Ambrogio 4.0 öffnen. Achten Sie dabei unbedingt darauf, die Gehäusedichtung nicht zu beschädigen, um die IP-Schutzklasse (Wasserfestigkeit) zu erhalten. Prüfen Sie beim Einstecken auf dem Mainboard, ob der Stecker fest eingerastet ist. Es empfiehlt sich, die Kontaktstellen an den Ladeblechen vor dem Anschließen mit einem Kontaktspray zu reinigen, um Übergangswiderstände zu minimieren.
