Beschreibung

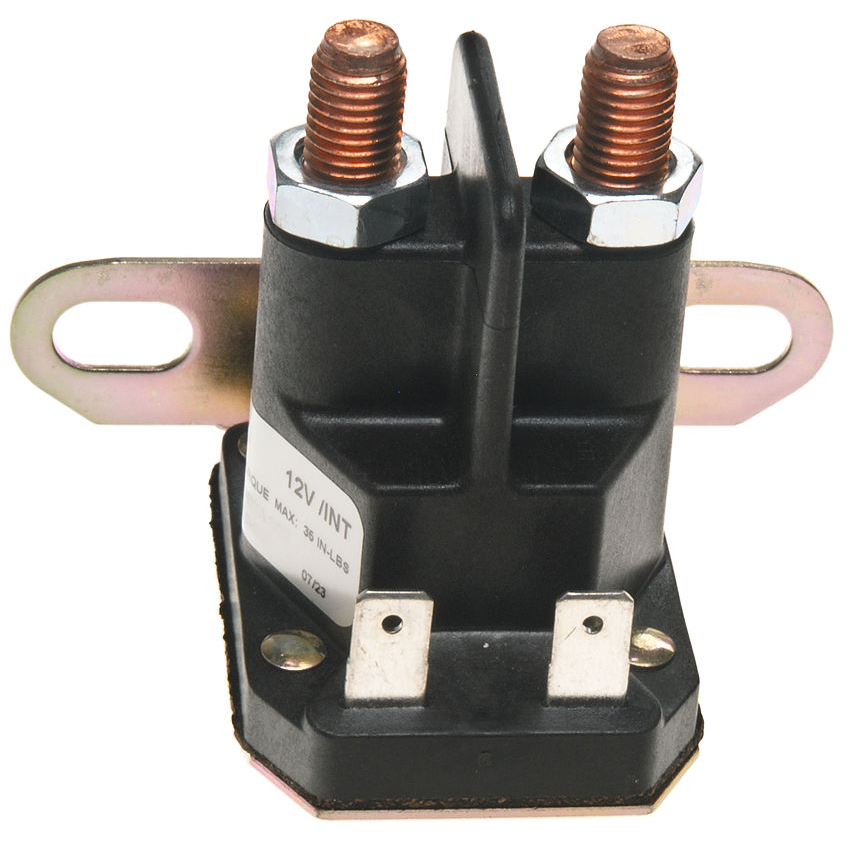

Produktdaten: Der Universal-Magnetschalter (Artikel-Nr. 7250) ist ein elektromechanisches Bauteil, das als Relais zwischen der Batterie und dem Anlasser fungiert. Er ermöglicht es, den hohen Startstrom mit einem schwachen Signalstrom vom Zündschloss sicher zu schalten.
Technische Werte:
-
Artikelnummer: 7250.
-
Spannung: 12.0 V.
-
Anschlüsse: 4-polig (2 Hauptkontakte für Batteriekabel, 2 Flachstecker für den Steuerstrom).
-
Befestigung: Montagefuß seitlich.
-
Kompatibilität: Universell einsetzbar für John Deere, Castelgarden, Sabo, Stiga, Murray, Viking und viele weitere Fabrikate.
Hinweis: Dieses Bauteil unter der Nummer 7250 ist eine der häufigsten Fehlerquellen, wenn der Rasentraktor nicht anspringt. Ein defekter Magnetschalter äußert sich meist durch ein typisches “Klacken” beim Umdrehen des Zündschlüssels, ohne dass der Anlasser dreht, oder durch völlige Stille trotz voller Batterie.
Die 4-polige Ausführung ist besonders vielseitig: Die zwei großen Gewindebolzen leiten den Strom von der Batterie zum Starter. Die zwei kleinen Flachsteckzungen (Steuerkreis) sind für das Signal vom Zündschloss und die Masse (bzw. Sicherheits-Schaltkreis) vorgesehen. Durch den seitlichen Montagefuß lässt sich der Schalter platzsparend am Chassis oder in der Nähe der Batterie fixieren.
-
Zuverlässigkeit: Hochstromfeste Kontakte für sichere Startvorgänge auch bei Kälte.
-
Universalität: Ersetzt eine Vielzahl von Original-Solenoiden durch standardisierte Anschlüsse.
-
Sicherheit: Trennt den Hauptstromkreis zuverlässig, wenn kein Startsignal anliegt.
Hersteller-Informationen (Passform & Marke)
John Deere / GGP (Castelgarden, Stiga) / Sabo Dieser Magnetschalter wird nach Erstausrüster-Standards gefertigt, um die hohen Anforderungen von Premium-Marken wie John Deere oder Sabo zu erfüllen. Dank der 4-poligen Konfiguration passt er exakt in die Kabelbäume von GGP-Geräten (Castelgarden/Stiga), bei denen die Masse oft über ein separates Kabel und nicht allein über das Gehäuse geführt wird.
Montagetipp: Achten Sie beim Einbau des Magnetschalters 7250 unbedingt auf saubere und korrosionsfreie Kabelanschlüsse. Wir empfehlen, die Pole nach der Montage mit etwas Polfett zu schützen. Wichtig: Klemmen Sie vor dem Austausch immer den Minuspol der Batterie ab, um Kurzschlüsse mit dem Rahmen zu vermeiden. Sollten die Flachstecker Ihres alten Schalters korrodiert sein, schneiden Sie diese ab und verpressen Sie neue Kabelschuhe, um einen stabilen Steuerstrom zu garantieren.
