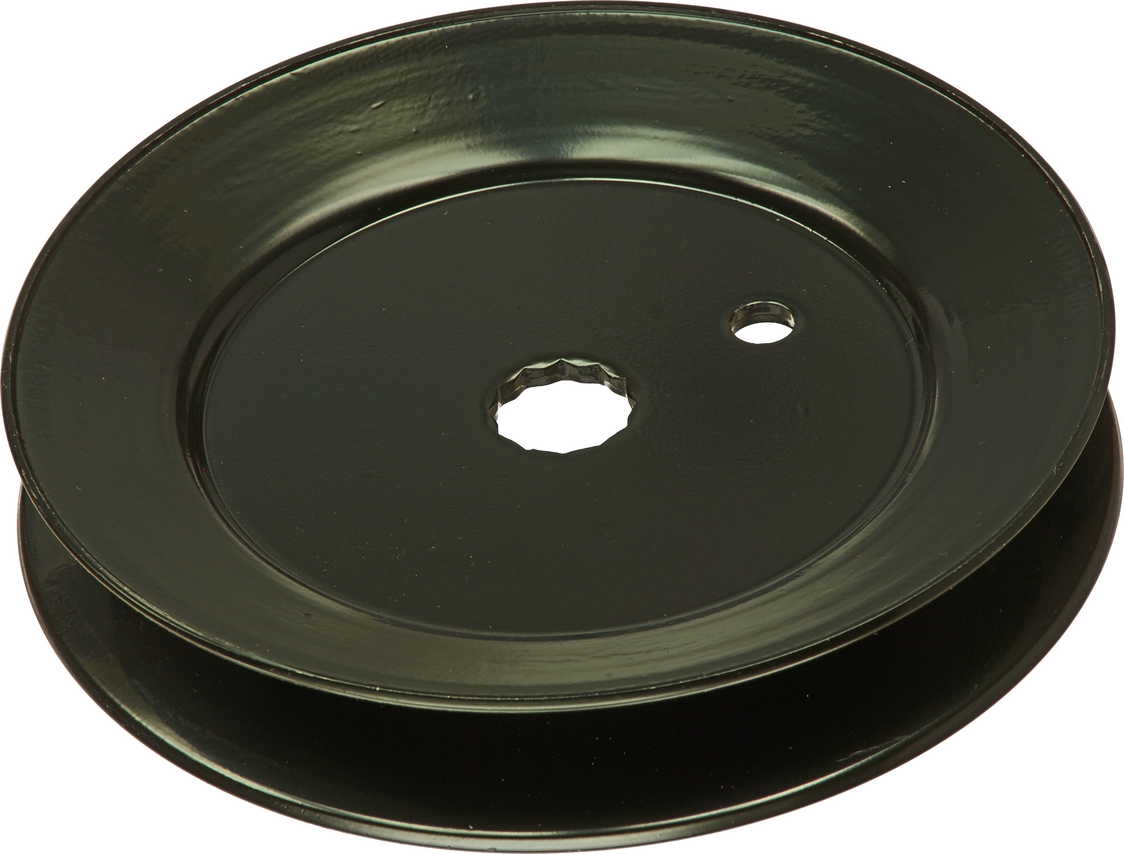

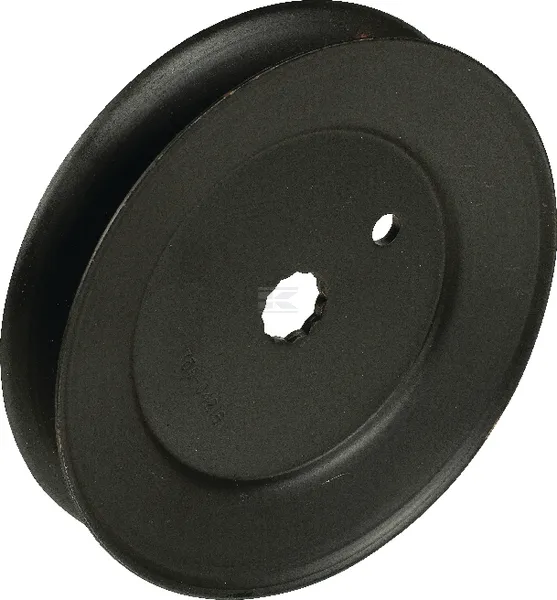

MTD Keilriemenscheibe Messerspindel – 7561188 – 142mm

Beschreibung

Antriebsscheibe

mit Innenverzahnung

MTD:12-96T, 522E3, 550G, 700 (ab Bj. 2009 mit 96cm F-Deck), 900 (Serie mit 96cm F-Deck), LE3210, LE3212, LF125

Gutbrod:GLX155

Hinweis: Die Keilriemenscheibe 756-1188 ist ein präzisionsgefertigtes Antriebselement für Mähwerke der MTD-Familie. Mit einem Außendurchmesser von 142 mm ist sie ein häufig verbautes Maß bei Modellen mit mittlerer bis großer Schnittbreite.

• Funktion: Die Scheibe überträgt die Rotationsenergie des Mähwerks-Keilriemens auf die vertikale Messerspindel. Sie ist so konstruiert, dass sie auch bei hoher Belastung und Hitzeentwicklung formstabil bleibt.

• Material: Gefertigt aus robustem Stahlblech (oft zweiteilig verschweißt oder tiefgezogen), um ein optimales Verhältnis zwischen Gewicht und Stabilität zu bieten.

• Verschleißanzeichen: * Eingelaufene Flanken: Wenn der Keilriemen zu tief in der Scheibe sitzt, sinkt die Riemenspannung und es kommt zu Schlupf.

  • Unwucht: Durch Steinschläge oder verbogene Ränder kann die Scheibe unrund laufen, was die Lager der Messerspindel vorzeitig zerstört.

• Passgenauigkeit: Diese Scheibe wird typischerweise auf die Spindelwelle aufgesteckt und mit einer zentralen Mutter (wie der zuvor genannten 712-05134) gesichert. Prüfen Sie beim Einbau die Passfeder oder Verzahnung auf festen Sitz.

Produktdaten: Die MTD Keilriemenscheibe (Artikel-Nr. 756-1188) ist eine zentrale Komponente des Mähwerkantriebs bei Rasentraktoren. Sie sitzt oben auf der Messerspindel und überträgt die Kraft des Keilriemens auf das darunterliegende Mähmesser.

Technische Werte:

• Artikelnummer: 756-1188 (ersetzt teilweise ältere Versionen).

• Außendurchmesser: 142.0 mm.

• Innenaufnahme: 16.0 mm (häufig als 6-Stern oder spezialgeformte Bohrung zur Mitnahme auf der Spindelwelle).

• Material: Gepresster Stahl, verzinkt.

• Kompatibilität: * MTD: Viele Modelle der Serien 700, 900 sowie LT-Modelle.

  • Baugleiche Marken: Gutbrod, Yard-Man, Cub Cadet, Black-Line, Raiffeisen, Bolens.

• Position: Montage auf der linken oder rechten Messerspindel (je nach Mähwerksbreite).

Hinweis: Dieses Bauteil unter der Nummer 756-1188 ist für die korrekte Rotationsgeschwindigkeit der Messer verantwortlich. Mit einem Durchmesser von 142.0 mm ist sie präzise auf die Untersetzung des Motorantriebs abgestimmt.

Verschleiß an der Riemenscheibe macht sich oft durch einen quietschenden Keilriemen oder eine nachlassende Mähleistung bemerkbar. Wenn die Flanken der Scheibe durch Schmutz und Abrieb “spitz” gelaufen sind, rutscht der Riemen tiefer in die Nut, verliert an Grip und verschleißt extrem schnell. Zudem kann die Innenaufnahme bei Kollisionen des Messers mit Fremdkörpern ausschlagen, was zu einer Unwucht führt, die letztlich die Lager der Messerspindel zerstört.

• Effizienz: Optimale Kraftübertragung durch präzise geformte Keilnut.

• Langlebigkeit: Robuste Stahlkonstruktion für hohe Drehzahlen.

• Sicherheit: Exakter Sitz auf der Welle verhindert Vibrationen.

Hersteller-Informationen (Passform & Marke)

MTD Products Inc. Cleveland, Ohio, USA Als Original-Ersatzteil von MTD ist die Riemenscheibe 756-1188 exakt gewuchtet. Da MTD diese Scheibe markenübergreifend für seine verschiedenen Tochtermarken (wie Cub Cadet oder Yard-Man) einsetzt, ist die Passform für eine Vielzahl von Traktoren mit 92cm oder 107cm Mähwerk garantiert. Das Material ist so gewählt, dass es die Wärme, die durch Riemenreibung entsteht, schnell ableitet.

Montagetipp: Prüfen Sie beim Austausch der Scheibe 756-1188 unbedingt auch den Zustand des Keilriemens und der Spindellager. Wenn die Scheibe getauscht wird, sollte die zentrale Befestigungsmutter mit dem vom Hersteller vorgeschriebenen Drehmoment angezogen werden. Achten Sie darauf, dass die Mitnehmer-Sterne an der Welle und in der Scheibe sauber ineinandergreifen, bevor Sie die Mutter festziehen, um ein Abscheren der Verzahnung zu vermeiden.

Hersteller-Informationen & Impressum

Die MTD-Marken werden heute unter dem Dach von Stanley Black & Decker geführt.

Hersteller: Stanley Black & Decker Outdoor GmbH (ehemals MTD Products AG) Industriestraße 23 66129 Saarbrücken Deutschland

Impressum: Stanley Black & Decker Outdoor GmbH Industriestraße 23 66129 Saarbrücken

Kontakt:

• Telefon: +49 (0) 6805 79-0

• Website: www.mtdproducts.eu

• Registergericht: Amtsgericht Saarbrücken

• Handelsregisternummer: HRB 9740

• Geschäftsführer: Karsten Hoppe, Dr. Michael J. S. Heberle

• UST-Ident-Nummer: DE 153 803 821

Wartungstipp: Kontrollieren Sie bei jedem Riemenwechsel die Innenseiten der Flanken dieser Scheibe. Sollten diese glänzend poliert oder scharfkantig sein, ist die Scheibe verschlissen und sollte getauscht werden, um den neuen Keilriemen nicht sofort wieder zu beschädigen.
