Beschreibung
Informationen zum Händler – Hersteller des Produkts:
ZZ Robotics GmbH
Carlbergergasse 66
A-1230 Wien
Telefon: +43/1/361 93 99
E-Mail: office@zzrobotics.at
Internet: www.zzrobotics.at

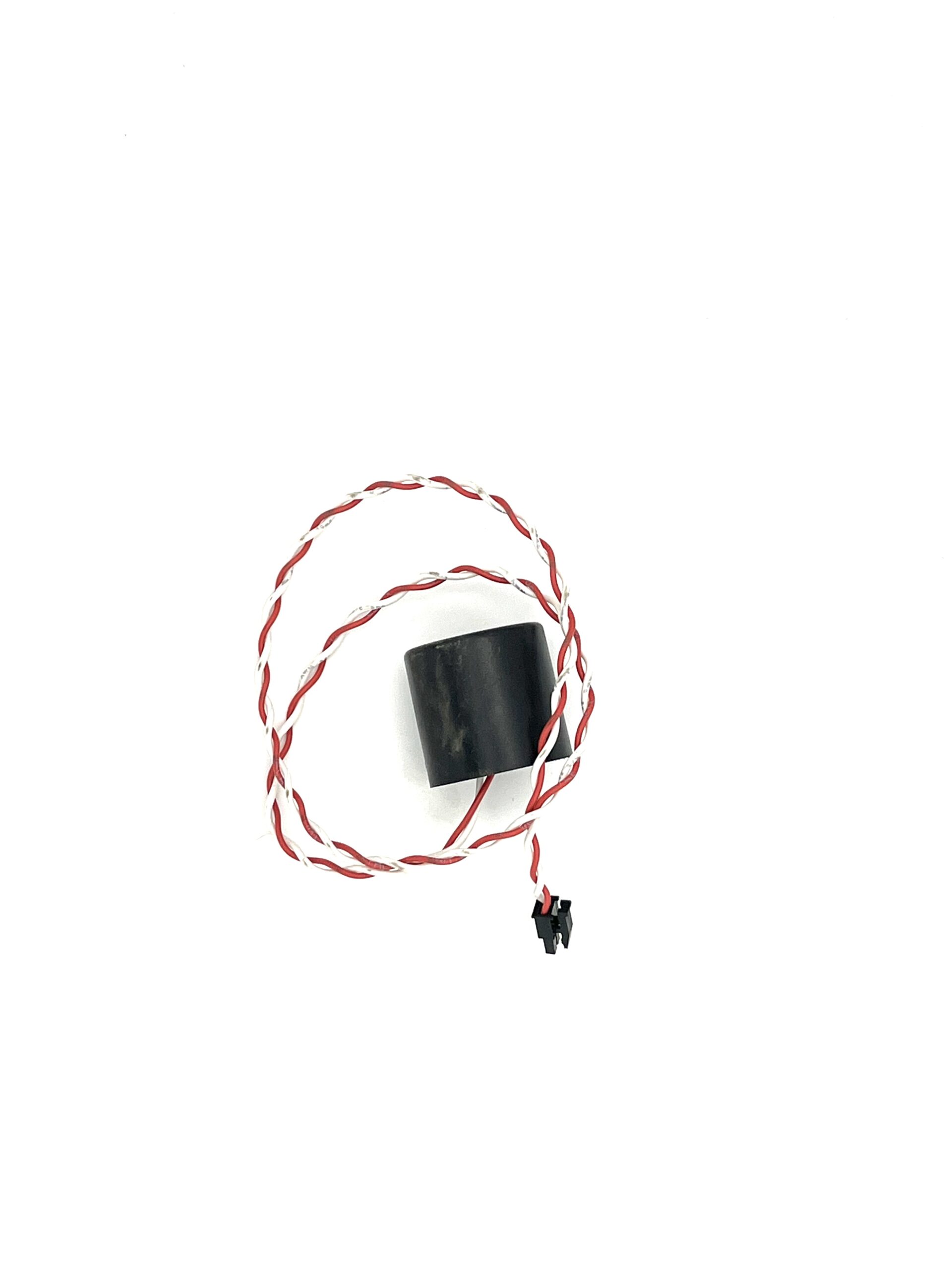

Produktdaten: Original Ambrogio Schleifensensor (Empfängerspule) mit Anschlusskabel, Artikel-Nr. 051Z51600A (auch geführt unter 960060). Dieses hochsensible Bauteil ist für die Detektion des Begrenzungssignals bei Mährobotern der L35-Serie zuständig.
Hinweis: Der Schleifensensor 051Z51600A fungiert als das “Auge” des Roboters für das elektrische Begrenzungsfeld. Die Spule empfängt die elektromagnetischen Impulse, die von der Ladestation in das Begrenzungskabel gespeist werden. Diese Signale werden in winzige elektrische Spannungen im Millivoltbereich umgewandelt und an die Hauptplatine weitergeleitet, die mit einer Systemspannung von ca. 25.0.V arbeitet. Dank dieser Sensorik erkennt der L35 präzise, ob er sich innerhalb oder außerhalb der Mähzone befindet und wie weit er vom Kabel entfernt ist. Ein Defekt an der Spule oder ein Kabelbruch am Sensor führt meist dazu, dass der Roboter die Orientierung verliert, über die Schleife hinausfährt oder mit der Fehlermeldung “Kein Signal” stehen bleibt. Da der Sensor im vorderen Bereich des Roboters nah am Boden montiert ist, ist er zwar geschützt untergebracht, kann aber durch extreme Erschütterungen oder eindringende Feuchtigkeit in seiner Funktion beeinträchtigt werden.
-
Funktion: Empfang des digitalen Schleifensignals der Ladestation.
-
Kompatibilität: * Ambrogio: L35 (Deluxe, Elite, Elite S+).
-
Wiper: K-Serie (K Deluxe, K Elite).
-
Techline: NEXTTECH L X3, S3.
-
-
Lieferumfang: 1x Sensor-Spule inklusive fertig konfektioniertem Anschlusskabel und Stecker.
-
Vorteil: Passgenaues Originalteil sorgt für höchste Signalstabilität und verhindert Navigationsfehler.
Hersteller-Informationen (Produkthaftung & Marke)
Zucchetti Centro Sistemi S.p.A. (ZCS) Via Lungarno, 305 52028 Terranuova Bracciolini (AR) Italien Web: www.ambrogiorobot.com
Montagetipp: Trennen Sie vor dem Austausch des Sensors den Roboter komplett von der Stromzufuhr (Akku trennen), da die Steuerung empfindlich auf Kurzschlüsse reagiert. Der Sensor 051Z51600A muss fest in seiner Halterung sitzen, um konstante Messwerte zu liefern. Achten Sie bei der Verlegung des Kabels darauf, dass es nicht gequetscht wird und die Steckverbindung zur 25.0.V Hauptplatine sauber einrastet. Nach dem Austausch empfiehlt es sich, im Servicemenü des Roboters einen Signaltest durchzuführen, um sicherzustellen, dass beide Sensoren (links/rechts) identische Signalstärken empfangen, bevor der Roboter wieder in den Automatikbetrieb geht.
