Beschreibung

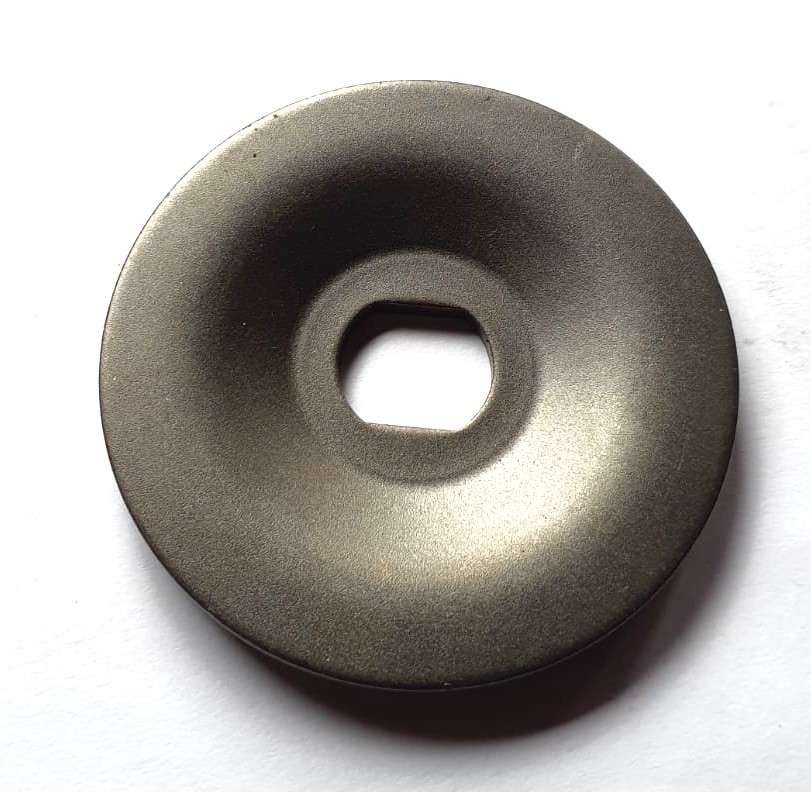

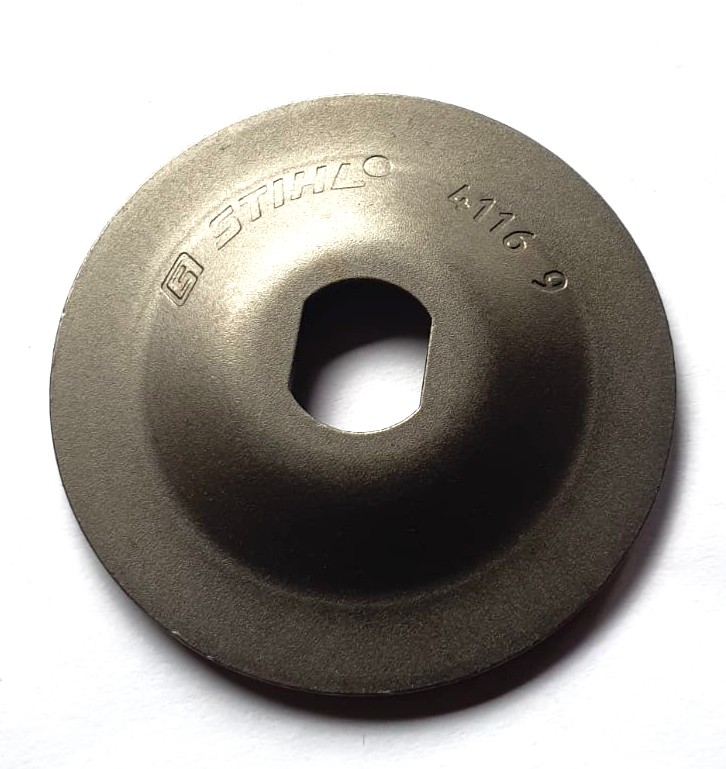

Produktdaten: Die Stihl Druckscheibe (Artikel-Nr. 4116 713 1600) ist ein hochbelastbares Befestigungselement für schwere Freischneider. Sie wird benötigt, um Metall-Schneidwerkzeuge wie Schlagmesser oder Dickichtmesser sicher auf der Abtriebswelle des Getriebes zu fixieren.
Technische Werte:
-
Artikelnummer: 4116 713 1600.
-
Durchmesser: 60.0 mm.
-
Aufnahme: Rechteckig (gerundet) – speziell für die verstärkten Wellen der Profi-Geräte.
-
Typ: M12 Typ 2.
-
Kompatibilität: Stihl FS 560 C, FS 510 C, FS 550, FS 500, FS 490 C, FS 480, FS 450 sowie weitere Modelle der FS-Profi-Serie.
Hinweis: Dieses Bauteil unter der Nummer 4116 713 1600 ist ein wesentlicher Bestandteil des Befestigungssatzes. Bei Profi-Freischneidern wie dem FS 560 C treten durch den großen Messerdurchmesser und die hohe Motorleistung (2.8 kW) enorme Flieh- und Stoßkräfte auf. Die Druckscheibe sorgt dafür, dass das Messer plan und fest gegen den Mitnehmer gepresst wird.
Ein Austausch der Druckscheibe ist zwingend erforderlich, wenn die zentrale Aufnahme ausgeschlagen ist oder sich Risse im Material zeigen. Eine beschädigte Scheibe kann dazu führen, dass das Messer unrund läuft, was starke Vibrationen verursacht und das Getriebelager innerhalb kürzester Zeit zerstört. Da der FS 560 C oft im Forsteinsatz für den Jungwuchsdurchforst verwendet wird, muss die Scheibe extremen mechanischen Belastungen standhalten.
-
Sicherheit: Garantiert den festen Sitz des Messers auch bei harten Schlägen gegen Holz oder Steine.
-
Präzision: Die rechteckige Aufnahme verhindert ein Mitdrehen oder Verrutschen auf der Welle.
-
Langlebigkeit: Gefertigt aus speziell gehärtetem Stahl für maximale Standzeiten.
Hersteller-Informationen (Passform & Marke)
STIHL AG & Co. KG Badstraße 115, 71336 Waiblingen, Deutschland Als Original-Ersatzteil von STIHL ist die Druckscheibe 4116 713 1600 exakt auf die Getriebegeometrie der Hochleistungs-Freischneider abgestimmt. STIHL stellt sicher, dass die Materialeigenschaften so gewählt sind, dass sie die Impulskräfte beim Auftreffen des Messers auf Hindernisse optimal verteilen, um die Kurbelwelle und das Getriebe zu schützen.
Montagetipp: Prüfen Sie bei der Montage der Druckscheibe 4116 713 1600 immer auch den Zustand des Lauftellers und der Bundmutter (M12x1.5 links). Das Messer muss absolut mittig zentriert sein. Wir empfehlen, die Mutter mit dem vorgeschriebenen Drehmoment festzuziehen und nach den ersten Einsatzminuten den festen Sitz nochmals zu kontrollieren. Achten Sie darauf, dass die rechteckige Aussparung der Scheibe sauber über den Wellenabsatz gleitet.
