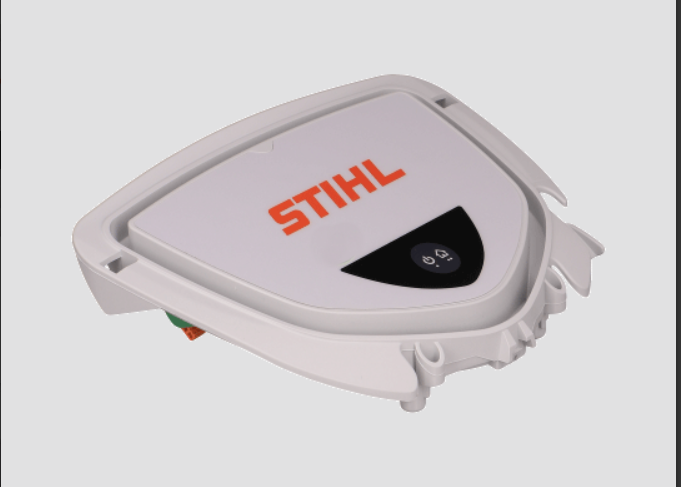

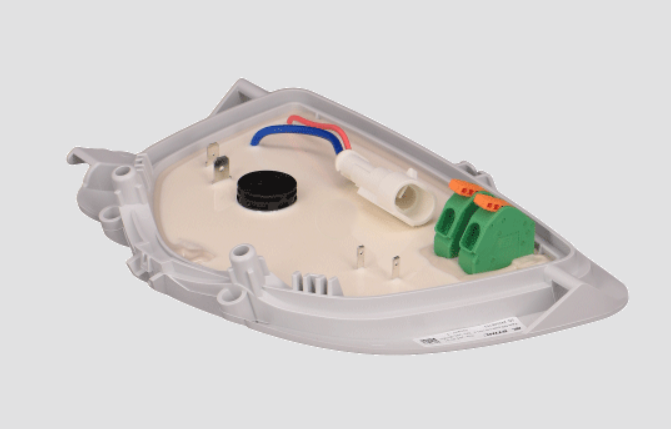

Produktdaten: Original Stihl Elektromodul / Ladestation-Platine, Artikel-Nr. 6309 430 1461. Diese zentrale Steuereinheit ist das Herzstück der iMow-Dockingstation und verwaltet den Ladevorgang sowie das Begrenzungssignal für den Mähroboter.
Hinweis: Das Elektronikmodul 6309 430 1461 ist eine hochsensible Komponente, die für die Kommunikation zwischen der Ladestation und dem Stihl iMow verantwortlich ist. Sie generiert das digitale Begrenzungssignal (Drahtsignal), damit der Roboter seine Arbeitsfläche erkennt, und steuert die präzise Energieübertragung zum Akku des Geräts. Da diese Platine permanent mit dem Stromnetz verbunden ist, reagiert sie empfindlich auf äußere Einflüsse wie Blitzschlag (Überspannung) oder eingedrungene Feuchtigkeit. Ein Defekt äußert sich meist durch eine blinkende rote LED an der Ladestation oder die Fehlermeldung „Kein Drahtsignal“ am iMow. Dank der hochwertigen Verarbeitung von Stihl ist die Platine für eine lange Lebensdauer unter wechselnden Witterungsbedingungen ausgelegt, sollte jedoch bei erkennbaren Schäden am Gehäuse der Station umgehend geprüft werden.
-
Funktion: Steuerung des Ladevorgangs und Erzeugung des Schleifensignals.
-
Einbauort: Intern im Gehäuse der iMow-Ladestation.
-
Kompatibilität:
-
Stihl iMow: RMI 422, RMI 422 P, RMI 422 PC, RMI 522 C.
-
Sowie baugleiche Modelle der älteren Wiking iMow Serie (MI 422).
-
-
Vorteil: Erstausrüsterqualität garantiert stabiles Signalmanagement und Schutz vor Ladefehlern.
Hersteller-Informationen (Produkthaftung & Marke)
ANDREAS STIHL AG & Co. KG Badstraße 115 71336 Waiblingen Deutschland Web: www.stihl.de
Montagetipp: Trennen Sie vor dem Austausch des Moduls 6309 430 1461 unbedingt das Netzteil der Ladestation von der Steckdose. Beim Einbau ist auf absolute Sauberkeit zu achten; die Steckverbindungen müssen korrosionsfrei und fest eingerastet sein. Da die Platine das Gehirn der Station darstellt, sollte nach dem Einbau ein Test des Begrenzungsdrahtes durchgeführt werden. Prüfen Sie zudem, ob die Gehäusedichtung der Ladestation noch intakt ist, um die neue Elektronik effektiv vor Kondenswasser und Insekten zu schützen. Bei Modellen mit App-Anbindung (C-Versionen) kann nach dem Platinentausch eine erneute Kopplung oder ein Software-Update durch einen Fachhändler erforderlich sein.
