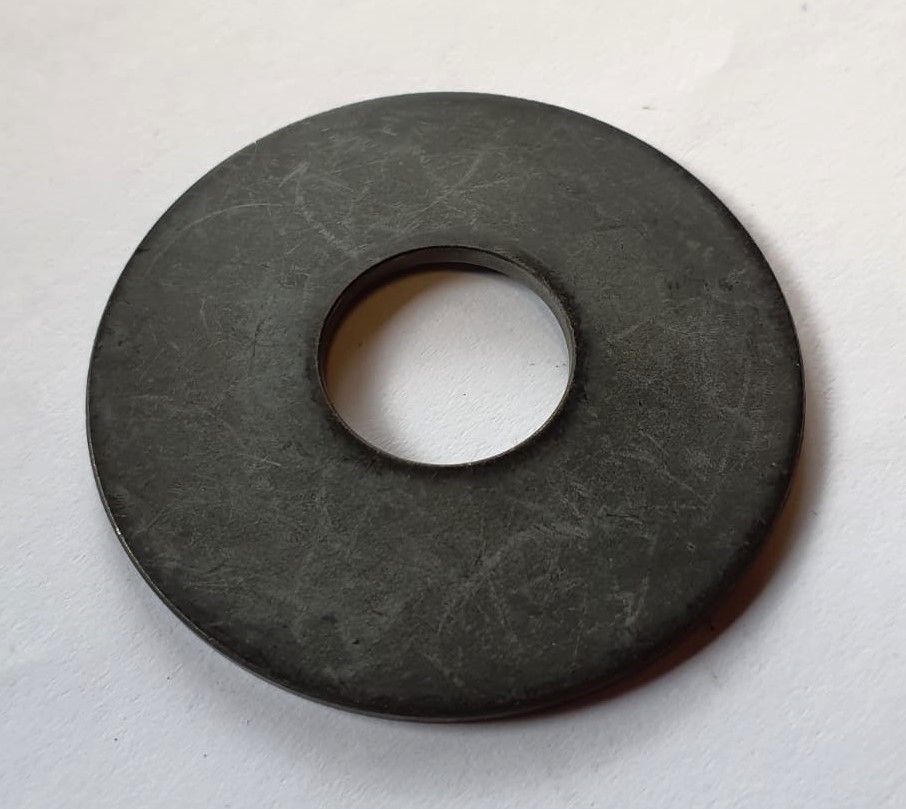

Produktdaten: Original AS-Motor Tellerfeder (Druckteller) für die Messerbefestigung, Artikel-Nr. E03500. Ein essentielles Sicherungselement für die Montage des Messerbalkens bei AS-Motor Hochgrasmähern.
Hinweis: Die Tellerfeder E03500 übernimmt eine kritische Doppelfunktion in Ihrem Mähwerk. Zum einen dient sie als kraftschlüssiges Sicherungselement, das durch seine Federwirkung einen konstanten Druck auf den Messerbalken ausübt und so ein selbstständiges Lösen der Zentralschraube durch Vibrationen verhindert. Zum anderen wirkt sie in Kombination mit den Reibscheiben als Überlastschutz: Bei einem harten Schlag gegen ein Hindernis ermöglicht die kontrollierte Spannung der Tellerfeder einen minimalen Schlupf, was die Kurbelwelle vor plastischer Verformung schützt. Da diese Feder bei jedem Einsatz massiven mechanischen Spannungen und Temperaturschwankungen ausgesetzt ist, verliert sie mit der Zeit an Spannkraft. Eine ermüdete oder flach gedrückte Tellerfeder kann das Messer nicht mehr sicher fixieren, was zu gefährlichen Unwuchten führt. Ein Austausch bei jeder größeren Messerwartung wird daher empfohlen.
-
Funktion: Sicherung der Messerzentralschraube und Erzeugung des nötigen Anpressdrucks.
-
Bauform: Konische Federform (Tellerfeder) für hohe axiale Kräfte auf kleinem Raum.
-
Material: Spezial-Federstahl, gehärtet und oberflächengeschützt.
-
Kompatibilität: * AS-Motor: Standardmäßig verbaut in den klassischen 2-Takt Allmähern wie AS 21, AS 26, AS 27, AS 28.
-
Auch passend für viele ältere Mulchmäher der AS-Serie.
-
-
Vorteil: Maximale Sicherheit gegen Messerlösen und Schutz des Motorantriebs.
Hersteller-Informationen (Passform & Marke)
AS-Motor GmbH Ellwanger Straße 15 74424 Bühlertann Deutschland Web: www.as-motor.de Dieses Original-Ersatzteil von AS-Motor ist exakt auf die Drehmomente und Scherkräfte der Profi-Geräte abgestimmt. Die Verwendung von Standard-Unterlegscheiben anstelle dieser spezifischen Tellerfeder kann zum Verlust der Betriebserlaubnis und zu schweren Motorschäden führen.
Montagetipp: Achten Sie beim Einbau der Tellerfeder E03500 unbedingt auf die korrekte Einbaurichtung: Die gewölbte Seite (die “Kuppe”) muss zur Schraubenkopfseite zeigen, damit die Federwirkung zum Messer hin entfaltet wird. Reinigen Sie die Auflageflächen gründlich von Rost, um einen gleichmäßigen Kraftschluss zu garantieren. Es ist ratsam, bei der Montage dieser Feder auch die Reibscheiben auf Verschleiß zu prüfen, da diese Komponenten als System zusammenarbeiten.
