Beschreibung

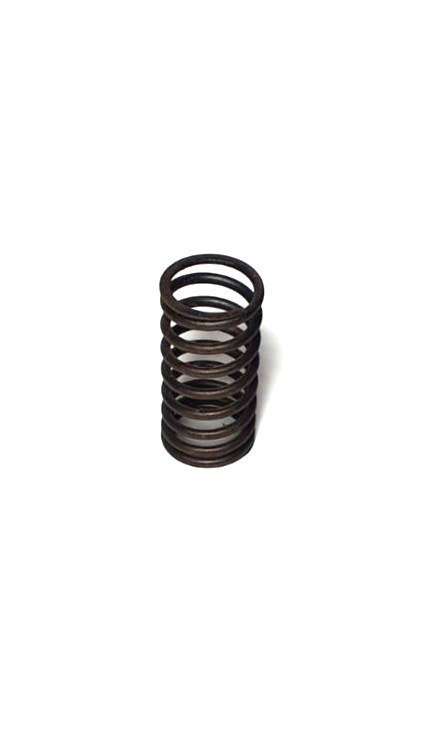

Produktdaten: Die Ventilfeder klein (Artikel-Nr. 1620067M1) ist die innere Feder im dualen Federsystem der Eicher-Motoren. Sie sitzt konzentrisch innerhalb der großen Ventilfeder und unterstützt diese dabei, das Ventil nach dem Hubvorgang sicher und schwingungsfrei in den Ventilsitz zurückzuführen.
Technische Werte:
-
Artikelnummer: 1620067M1.
-
Typ: Innere Ventilfeder (klein).
-
Material: Hochfester Federstahl, spezialvergütet für hohe dauerelastische Beanspruchung.
-
Kompatibilität: Passend für die Eicher-Motorenserien EDK, EDL sowie die EDL-Turbo Modelle (z. B. in den Baureihen 3000 und 4000).
-
Funktion: Zusatzkraft für den Ventilschluss und Dämpfung von Resonanzschwingungen.
Hinweis: Diese Feder unter der Nummer 1620067M1 erfüllt eine wichtige Sicherheitsfunktion. Durch den Einsatz von zwei Federn pro Ventil wird verhindert, dass das Ventil bei einem eventuellen Bruch der äußeren Feder sofort in den Brennraum fällt. Zudem verschieben sich durch die unterschiedlichen Windungszahlen die Resonanzfrequenzen, was “Ventilflattern” bei hohen Drehzahlen effektiv unterbindet.
Besonders bei den EDL-Turbo Motoren, die mit höheren Ladedrücken arbeiten, ist die korrekte Spannkraft der 1620067M1 entscheidend, damit die Ventile gegen den Abgasgegendruck sauber schließen. Ermüdete Innenfedern können zu einem unsauberen Motorlauf führen, da die Schließkraft nicht mehr linear über den gesamten Hubweg verteilt wird.
-
Sicherheit: Redundanz im Ventiltrieb zur Vermeidung von Motorschäden.
-
Laufruhe: Reduzierung von Schwingungen im gesamten Steuerungstrakt.
-
Passgenauigkeit: Exakt auf den Innendurchmesser der großen Feder abgestimmt.
Hersteller-Informationen (Passform & Marke)
Eicher Motoren / Ganacker Eicher-Aggregate sind für ihre technische Raffinesse bekannt. Unter der Artikelnummer 1620067M1 erhalten Sie ein Bauteil, das die präzise Federkennlinie der ursprünglichen Forsterner Konstruktion erfüllt. Die Qualität ist so gewählt, dass die Feder auch bei extremen Betriebstemperaturen zwischen 180.0 und 230.0 Grad Celsius am Zylinderkopf keine Setzverluste erleidet.
Montagetipp: Prüfen Sie beim Einbau der kleinen Feder 1620067M1, ob diese frei von Korrosionsnarben ist, da diese als Sollbruchstellen fungieren könnten. Wir empfehlen, beim Austausch der Innenfeder grundsätzlich auch die große Außenfeder und die Ventilschaftabdichtungen zu kontrollieren bzw. zu erneuern. Achten Sie beim Zusammenbau darauf, dass die Federenden sauber in den Windungen der Federteller liegen, um eine einseitige Belastung des Ventilschafts zu vermeiden.
